屋面防水工程包括卷材防水屋面工程、涂膜防水屋面工程和刚性防水屋面工程。
一.卷材防水屋面工程
卷材防水属于柔性防水，包括沥青防水卷材、高聚物改性沥青防水卷材、合成高分子防水卷材等三大系列。卷材又称油毡,适用于防水等级为I~Ⅳ级的屋面防水。
1.沥青卷材防水工程
沥青卷材防水工程是用沥青胶结材料将卷材逐层粘结铺设在结构基层上而成的防水层。这是我国目前采用较为广泛的防水方法,但是由于其耐久性较差,同时对环境污染较为严重,使用将受到一定条件的限制。
(1)、沥青卷材对材料的要求
1）、沥青
卷材防水工程常用10号和30号建筑石油沥青以及60号道路石油沥青,一般不使用普通石油沥青。普通石油沥青含蜡量较大,因而降低了石油沥青的粘结力和耐热度。沥青贮存时应该按不同品种、标号分别存放,避免阳光直接曝晒并要远离火源。
2)、冷底子油
冷底子油是利用30%~40%的石油沥青加入70%的汽油或者加入60%的煤油熔融而成。前者称为快挥发性冷底子油,喷涂后5~10h干燥,后者称为慢挥发性冷底子油,喷涂后12~48h干燥。冷底子油渗透性强，喷涂在基层表面上，可使基层表面具有憎水性并增强沥青胶结材料与基层表面的粘结力。
3)、卷材
卷材是采用低软化点的石油沥青浸渍原纸,然后用高软化点的石油沥青涂盖油纸两面,再撒上隔离材料制成,常用的卷材号为200号、350号和500号等三种。
200号卷材适用于简易防水、临时性防水、建筑物防潮等工程。
350号和500号卷材适用于叠层、多层防水工程,片状面卷材适用于单层防水工程。
卷材每卷的规格为0.915m×22m,总面积为20±0.3㎡。
此外,还有玻璃布胎石油沥青卷材,是采用石油沥青浸涂玻璃纤维布的两面,再撒上隔离材料而成的无机纤维胎体的石油沥青防水卷材。其拉伸强度高于500号纸胎石油沥青卷材,柔韧性较好,耐腐蚀性较强,耐久性比纸胎石油沥青卷材提高1倍以上,适用于地下工程防水，防腐层、屋面防水层及金属管道防腐保护层等工程。
4)、沥青玛谛脂
沥青玛谛脂是采用石油沥青配制的,为增强沥青玛谛脂的抗老化能力,改善其耐热度,柔韧性和粘结力并节省石油沥青的用量,在配制沥青玛谛脂时加入一定数量的填充料。填充料的掺量为10%~25%,填充料普遍采用石灰石粉、白云石粉、滑石粉、云母粉、石英粉、石棉粉和木屑粉等。
（2)、沥青卷材防水工程施工
1) 、基层施工
钢筋混凝土屋面板施工时,要求安放平稳牢固,板缝间必须嵌填密实,钢筋混凝土屋面板板面应刷冷底子油一道或铺设一毡二油卷材作为隔汽层以防止室内水汽渗入保温层,采用卷材铺隔汽层时,应满铺,搭接宽度不小于50mm。
2)、保温层施工
保温层采用材料,可为松散保温材料或整体保温材料,保温材料密度不应小于10kN/m³，导热系数小于0.29W/m2·K;具有较好的防腐性能或经过防腐处理;保温材料的含水率应符合设计的要求,无设计要求时,应相应于该材料在当地自然风干状态含水率;憎水性胶结材料不得超过5%,水硬性胶结材料不得超过20%。
松散保温材料应分层铺设,适当压实,每层虚铺厚度不宜大于150mm,压实程度与厚度应事先根据设计要求试验确定,保温层压实后不得在上面行车或堆放重物。保温层厚度允许偏差-5%~+10%。
3)、找平层施工
找平层采用1:3水泥砂浆、细石混凝土或1:8沥青砂浆进行施工,找平层表面应平整、粗糙,并按设计要求留设坡度,屋面转角处应留设半径不小于100mm的圆角或斜边长100~150mm的钝角垫坡,并应具有一定的强度和刚度,以保证卷材防水层铺设平整、粘结牢固更于排水和承受施工荷载。找平层含水率应小于9%,表面要求洁净。
找平层宜设分格缝,缝的宽度为20mm,留设在预制板支承边的拼缝处。其纵横向间距不宜大于6m,分格缝应附加200~300mm宽的卷材,用沥青玛谛脂点贴覆盖。

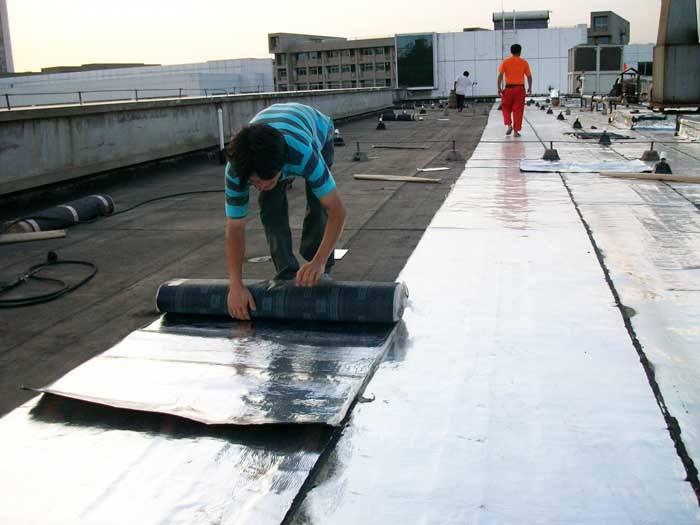

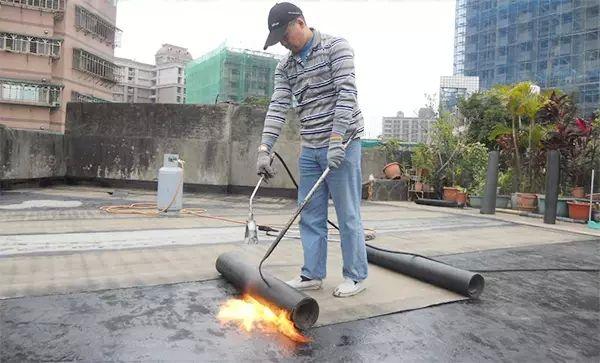

4）、卷材防水层施工
卷材应选用不低于350号的石油沥青纸胎卷材,对抗裂性和耐久性要求较高的卷材屋面防水层,可选用石油沥青麻布卷材或沥青玻璃布卷材,卷材在铺设前应保持干燥,表面散布物应预先清除干净并要避免损伤卷材。
卷材防水层的施工必须在屋面其他工程全部完工后进行。
卷材防水层施工前应准备好熬制、拌和运输沥青的工具和刷油、浇油、清扫的用具,并应做好安全防火工作,卷材铺设前必须保持基层干燥。铺设多跨或高低跨房屋的防水层时,先高后低,先远后近的顺序进行;铺设同一跨房屋防水层时,应先铺设排水比较集中的水落口、檐口、斜沟、天沟等部位及卷材附加层,按标高由低到高顺序进行。

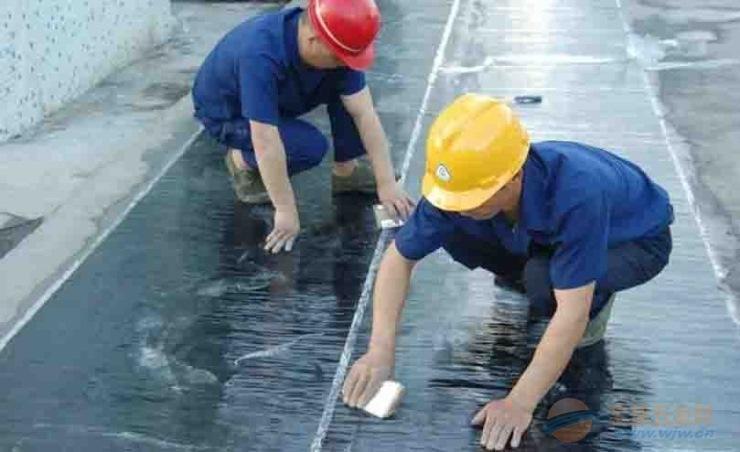

卷材的铺贴方法一般常用实铺法,底层卷材面不留空白地,应满涂沥青玛谛脂,其厚度严格控制在2mm以内,一般在1-1.5mm之间,在基层屋面板的各端缝地方,应干铺宽度为300mm的卷材条一层,以防止防水卷材在端缝处被拉裂,在屋面转角、凸出屋面管道或墙根部位、天沟和水落口周围,应加铺1~2层卷材附加层,以加强防水效果，铺设的卷材要求粘结牢固,推铺平直,避免斜铺、扭曲和未粘结处。实铺法经常采用浇油法和刷油法涂刷沥青玛璋脂。为了形成排气屋面则采用花撒法铺贴底层卷材,其余各层卷材均为实铺法。
卷材铺设的方向应根据屋面坡度或屋面是否存在振动而确定：屋面坡度70mm,接头顺主导风向,搭接长度>100mm。屋面坡度>15%或屋面存在振动时,卷材应垂直屋脊方向铺设,卷材铺设由檐口开始向屋脊方向进行,压边顺主导风向,搭接长度>70mm,接头顺水流方向,搭接长度>100mm。每幅卷材应铺过屋脊的长度不小于200mm。屋面坡度在3%-15%之间时,卷材铺设方向随意。卷材防水屋面坡度不宜超过25%。
5)、保护层施工
卷材防水层铺设完毕经检查合格后,应立即进行绿豆砂保护层的施工，以免卷材表面遭到损坏,施工时,应选用色浅、耐风化、清洁、干燥、粒径为3~5mm的绿豆砂,加热至100℃左右,趁热将其均匀撒铺在已涂刷过2~3mm厚的沥青玛谛脂的卷材防水层上,使绿豆砂1/2的粒径嵌入到沥青玛谛脂中,未粘结的绿豆砂应随时清扫干净。
屋面上做板材保护层或整体保护层时,防水层宜选用沥青麻布卷材或沥青玻璃布卷材,面层上应满涂一层沥青玛蹄脂。保护层与卷材之间应设隔离层,板材保护层或整体保护层均应分格,分格缝应设置在屋面的坡面转折处、屋面与突出屋面女儿墙、烟囱的交接处,但应与找平层的分格缝尽量错开,整体保护层的分格面积不宜大于9m,板材保护层的分格面积可适当增大。材料的拼接缝隙宜用砂浆填实,并用稠水泥浆勾封严密。分格缝采用油膏或用掺有石棉绒的沥青玛脂嵌封。
(3)、施工技术安全措施
1)、技术措施
卷材屋面防水工程施工时,应保证基层平整干燥,隔汽层良好,避免在雨、雾、霜天施工,以保证材料干燥,沥青玛谛脂涂刷应均匀,这样才能避免由于水汽蒸发或残存空气膨胀而引起卷材防水层起鼓。
卷材屋面在防水工程施工时,应严格执行施工操作规定,正确选择材料,这样才能避免由于基层变形、卷材接头错动、腐烂、沥青玛谛脂老化而引起的卷材防水层破裂。
卷材屋面防水工程施工时,应严格控制沥青的软化点和沥青玛谛脂的耐热度,严格控制沥结材料的厚度小于2mm,以防止出现沥青的流淌现象。
卷材屋面防水工程施工时,应认真做好绿豆砂保护层,以减少阳光辐射,降低屋面表层的温度,防止沥青流淌,卷材磨损,推迟沥青的老化时间,增加防水层的使用年限。
2)、安全措施
卷材屋面防水工程施工是高空、高温作业,同时沥青中含有一定的有毒物质且易燃,因此施工时必须采取必要的安全措施,以防止发生高空脱落、中毒、烫伤和火灾等事故。施工前应进行安全技术交底工作,操作人员必须合理配备和使用劳动保护用品;施工时要注意风向,防止下风向操作中毒和烫伤;屋面洞口和檐口处应设置防护栏杆和安全网。
熬制沥青的地点必须距离建筑物超过10m,离开易燃品仓库超过25m,上空不得有电线通过,地下5m以内不得有电缆,应选择在建筑物的下风向。卷材屋面防水工程遇有大风和雨天应停止施工。
